Tomcat JMX tűzfalon keresztül

Technológiák: Tomcat 6.0.24, JMX

Elég nagy problémám volt sokáig, hogyha egy Tomcat-et akartam JMX-en monitorozni, melyet tőlem egy tűzfal választott el. Írtam már erről részletesebben egy korábbi posztban, álljon itt csak annyi, hogy le kellett kérdeznem egy menedzsment és monitorozó eszközből a következő értékeket: adatbázis connection pool mérete (várakozó és aktív kapcsolatok száma), session-ök száma az alkalmazáson belül, Connector várakozó és kiszolgáló szálak száma, memóriafelhaszálás, stb.

Ha nincs tűzfal, a megoldás egyszerű. A Tomcat-et úgy kell indítani, hogy JMX-en keresztül is kapcsolódni lehessen hozzá. Ezt úgy lehet megtenni, hogy bizonyos környezeti paramétereket át kell neki adni. Javasolt a bin könyvtárába egy setenv.sh-t elhelyezni, és a következőt írni:

  set CATALINA_OPTS=-Dcom.sun.management.jmxremote \
   -Dcom.sun.management.jmxremote.port=%my.jmx.port% \
   -Dcom.sun.management.jmxremote.ssl=false \
   -Dcom.sun.management.jmxremote.authenticate=false

Meg kell jegyezni, hogy ezek akár egy külön properties állományban is megadhatóak, akkor a -Dcom.sun.management.config.file paramétert kell átadni a Tomcat-et indító JVM-nek.

Ekkor akár jconsole, akár jvisualvm (persze csak az MBean plugin telepítése után) kapcsolódni lehet a Tomcat-hez, a host és a port megadásával, és lehet kezelni JMX-en keresztül.

Tűzfal esetén ez nem működött, nosza engedjük át a %my.jmx.port% helyett megadott port-ot a tűzfalon, vagy SSL tunel-lel hozzuk ki. Sajnos ez sem jó megoldás, ugyanis igaz, hogy a JMX kliens az ott megadott port-on próbál kapcsolódni, de utána megbeszélnek egy port-ot, melyen a további kommunikáció történik. Mivel itt a szerver választ egy következő szabad port-ot, ezt is át kéne engedni, vagy kihozni, csakhogy ez nem definit.

Egy működő megoldás volt, hogy a JMX klienst az adott szerveren indítjuk el. Webes eszköz esetén böngészőből lehetett csatlakozni, vastag kliens esetén azonban az X-et kellett ssh-n keresztül kihozni. Egyik sem szerencsés megoldás, hiszen viszonylag sok konfigurációt igényel.

A JDK dokumentációja szerint megvalósítható az, hogy rákényszerítjük a JDK-t arra, hogy az RMIServer-t, melyben a távolról meghívható RMI objektumok vannak, egy már általunk a megadott porton létrehozott RMI registry-be regisztrálja be. Ezt Mimicking Out-of-the-Box Management-nek hívja. Tehát ehhez el kell indítanunk egy RMI registry-t, majd létre kell hoznunk egy JMXServiceURL példányt, valamint egy JMXConnectorServer-t, melynek átadjuk ezt. A környezeti változókat nem írva, ez kb. így néz ki:

LocateRegistry.createRegistry(3000);
MBeanServer mbs = ManagementFactory.getPlatformMBeanServer();
JMXServiceURL url =
  new JMXServiceURL("service:jmx:rmi://localhost:3001/jndi/rmi://localhost:3000/jmxrmi");
JMXConnectorServer cs = JMXConnectorServerFactory
  .newJMXConnectorServer(url, env, mbs);
cs.start();

Ekkor a 3000-es porton indul el az RMI registry, és a 3001-esen az RMI server.

De nekünk arra van szükségünk, hogy a Tomcat végezze el ezt. A Tomcat 6.0.24-es verziójától jelent meg az extras csomagban a org.apache.catalina.mbeans.JmxRemoteLifecycleListener osztály. Ehhez a letöltésnél az extras könyvtárból le kell töltenünk a catalina-jmx-remote.jar állományt, és elhelyeznünk a $CATALINA_HOME/lib könyvtárunkban. Ha ez megvan, akkor a következő konfigurációt kell beillesztenünk a server.xml állományba:

<Listener
  className="org.apache.catalina.mbeans.JmxRemoteLifecycleListener"
  rmiRegistryPortPlatform="3000"
  rmiServerPortPlatform="3001" />

Amennyiben ez megvan, az RMI registry a 3000-es, az RMI server a 3001-es port-on fog elindulni, hasonlóan az előző példához. Innentől kezdve ha a következő URL-t adjuk meg a JMX kliensünkben, és átengedjük a két port-ot a tűzfalon, vagy SSH tunnel-lel kihozzuk, láthatjuk a Tomcat MBean-jeit.

service:jmx:rmi://localhost:3001/jndi/rmi://localhost:3000/jmxrmi

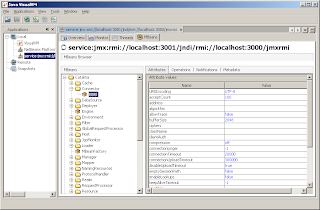

Java VisualVM
